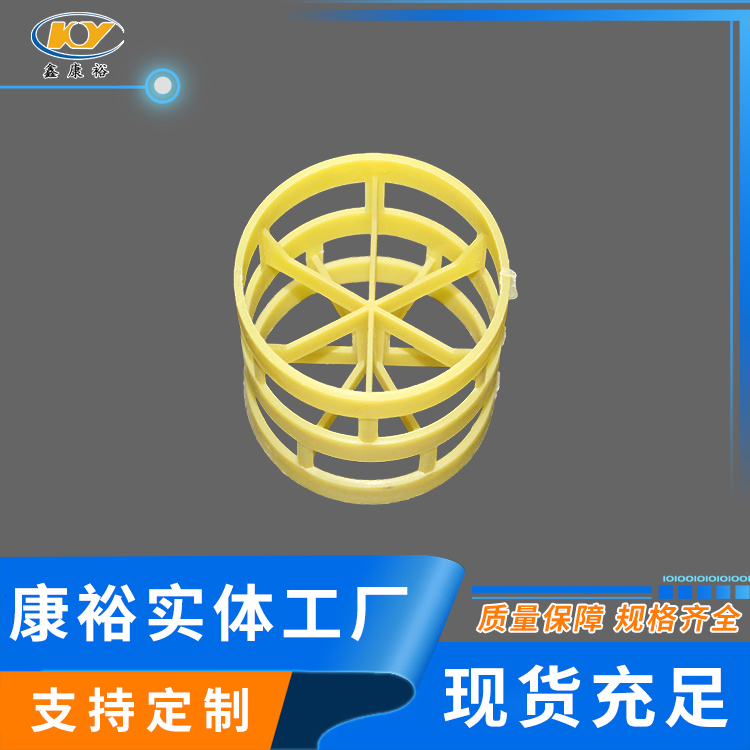

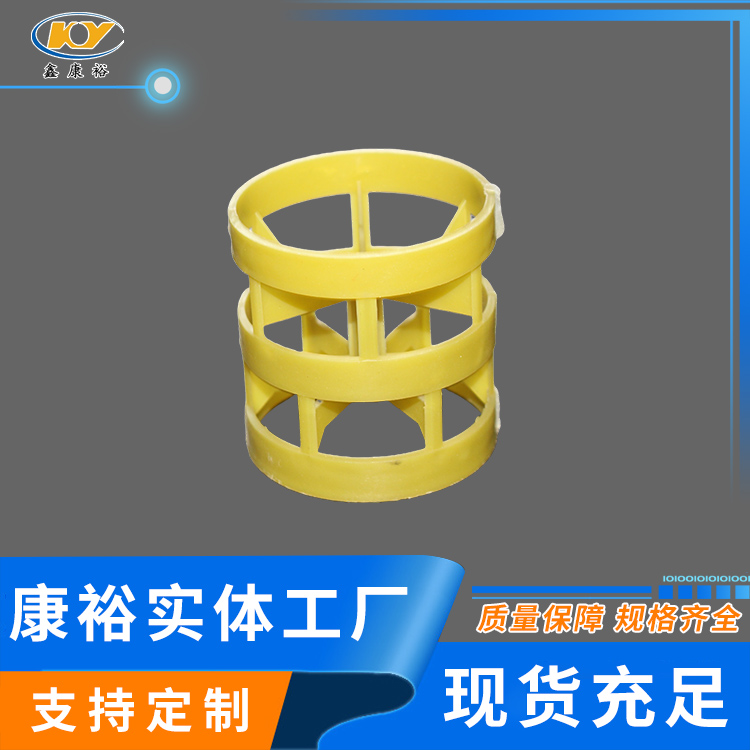

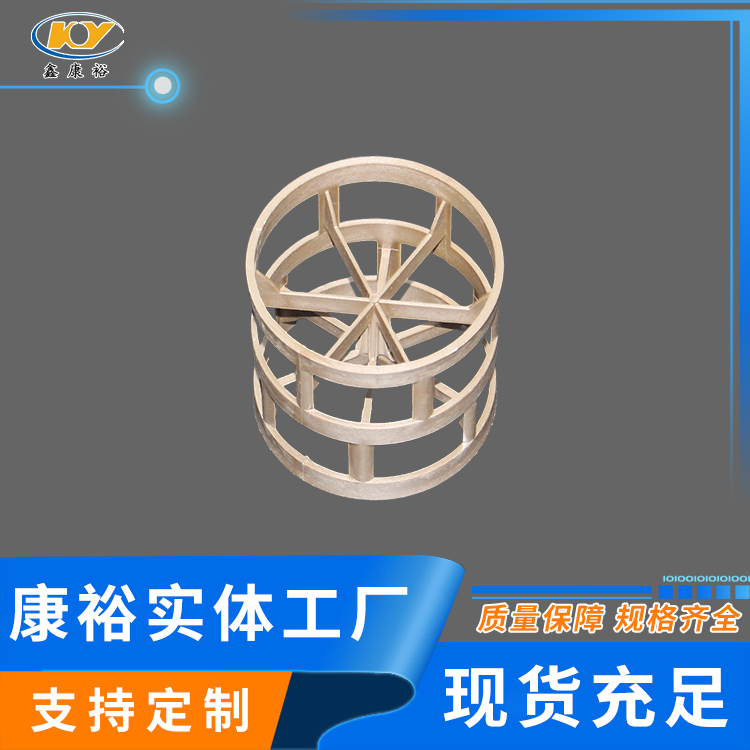

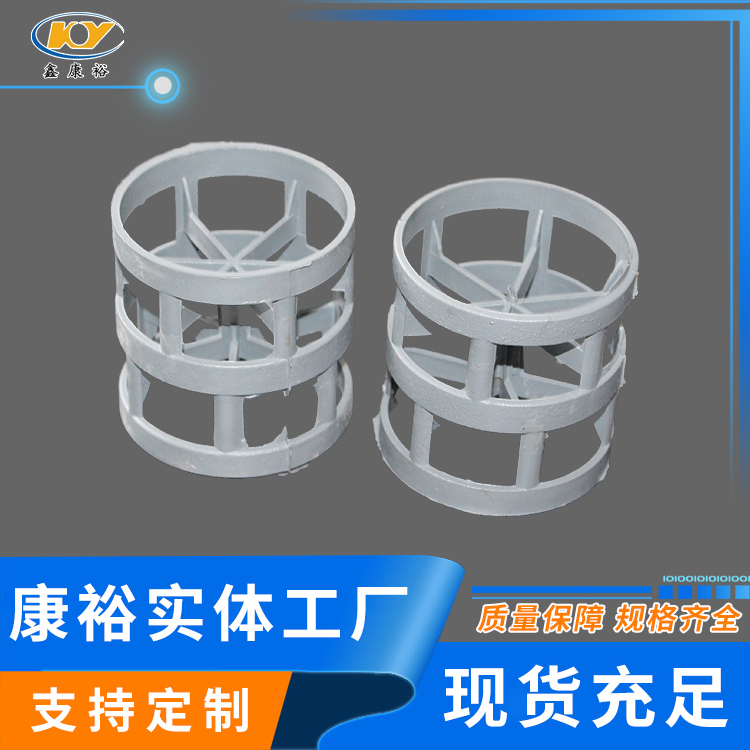

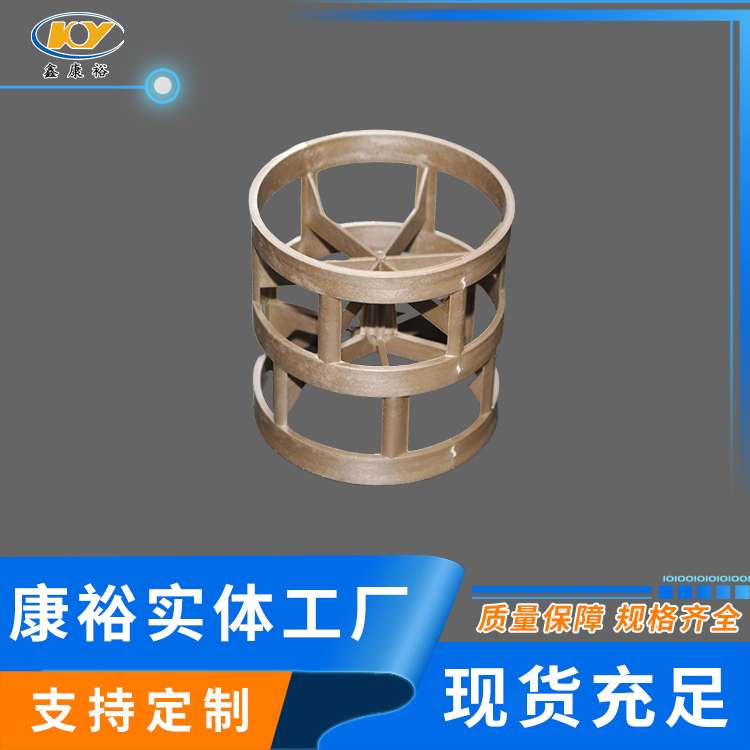

塑料鮑爾環是一種高徑相等的開孔環型填料，它是在拉西環填料的基礎上，在環壁上開出帶有窗孔，上下兩層窗孔的位置相反錯開，一般開孔面積約占環壁總面積的30%左右。在未增加填料表面積的情況下，卻大大改善了填料層內氣液兩相的流動情況，提高了填料的流體力學與傳質性能。其形狀結構可分為內筋為米子型，稱為塑料鮑爾環（米）；內筋為井字形，稱為塑料鮑爾環（井）；內筋為十字型，稱為塑料鮑爾環（十）。
由于鮑爾環填料在環壁上開了許多窗孔，使得填料塔內的氣體和液體能夠從窗孔自由通過，所以填料層內的氣體和液體分布情況較之拉西環有較大的改善，尤其是填料環內表面容易被液體濕潤，使得內表面得以充分利用。因此同種材質、同樣規格的鮑爾環填料較之拉西環填料相比不但具有較大的通過能力和較低的壓降，而且使塔的分離效率有所提高、操作彈性也有所增大。一般在同樣的壓降下，鮑爾環填料的處理能力較拉西環增加50%以上；在同樣處理量時，降壓可降低一半，傳質效率可提高20%左右。與拉西環比較，這種填料具有生產能力大、阻力強、操作彈性大等特點，在一般情況下同樣壓降時處理可比拉西環大50%-滿額，在同樣處理時壓降比拉西環小50%-70%，高也有同塔降壓，采用塑料鮑爾環可以比拉西環節約20%-40%填料容積。
塑料鮑爾環具有壓降低、通量大、效率高等特點。
塑料鮑爾環在各種介質中的使用溫度為60-250攝氏度，材質主要有PP、RPP、PE、PVC、CPVC、PVDFPTFE等,廣泛用于石油、化工、氯堿、煤氣、環保等行業的填料塔中。各種分離、吸收、脫吸裝置、常減壓裝置、合成氨脫碳、脫硫系統、乙苯分離、異辛烷/甲苯分離等。
塑料鮑爾環幾何性能：
規格 D×H×S(mm) | 比表面積 m2/m3 | 空隙率 % | 堆積重度 kg/m3 | 堆積個數 n/m3 |
Φ16×16×1.0 | 262 | 91 | 93 | 172000 |
Φ25×25×1.2 | 213 | 91 | 80 | 53500 |
Φ38×38×1.4 | 151 | 91 | 57 | 15800 |
Φ50×50×1.5 | 100 | 92 | 52 | 6500 |
Φ76×76×2.6 | 72 | 92 | 54 | 1930 |
康裕新能源另還生產Φ100、Φ125mm塑料鮑爾環填料，歡迎新老客戶來電咨詢！
塑料填料的理化性能：
性能\材質 密度 ｇ/cm3 | PE 0.94~0.96 | PP 0.89~0.91 | RPP 0.92~0.94 | PVC 1.32~1.44 | CPVC 1.50~1.54 | PVDF 1.75~1.78 |
使用溫度 ℃ | ≤90 | ≤100 | ≤130 | ≤60 | ≤90 | ≤280 |
耐化學腐蝕性 | 耐腐蝕 | 耐腐蝕 | 耐腐蝕 | 耐腐蝕 | 耐腐蝕 | 耐腐蝕 |
抗壓強度 N/mm | ≥6.0 | ≥6.5 | ≥7.0 | ≥6.0 | ≥8.0 | ≥10.0 |
中華人民共和國化工行業標準HG/T 21556.3-1995
《聚丙烯鮑爾環填料》。
