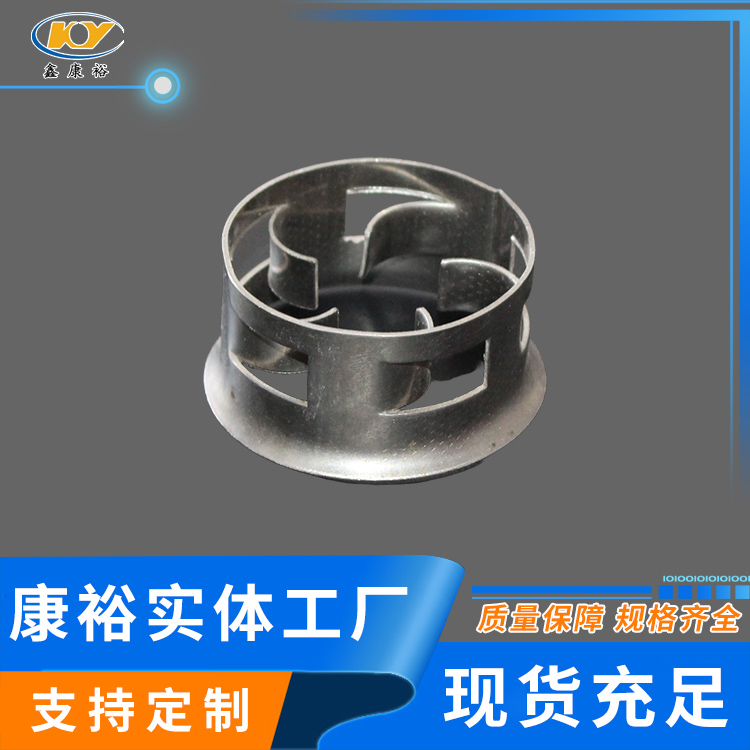

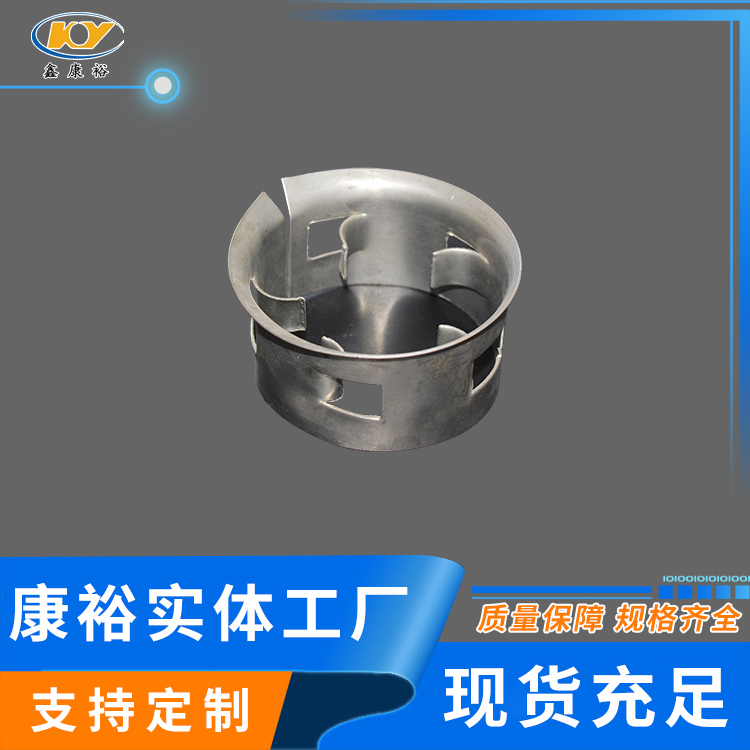

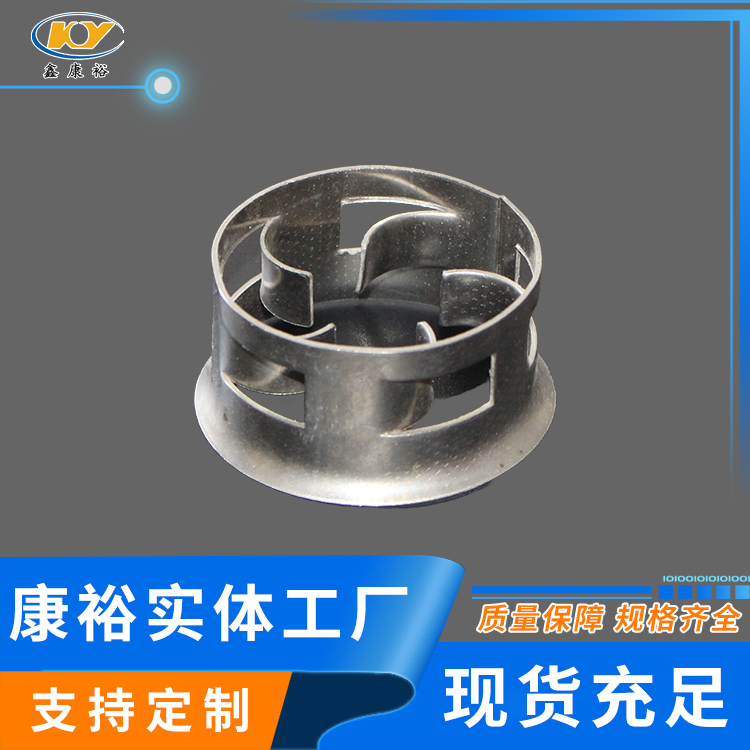

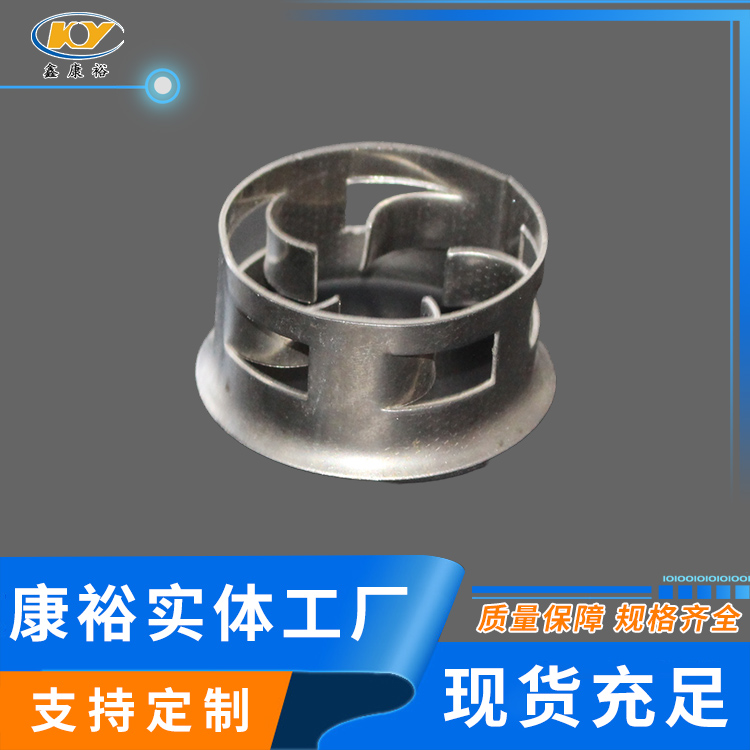

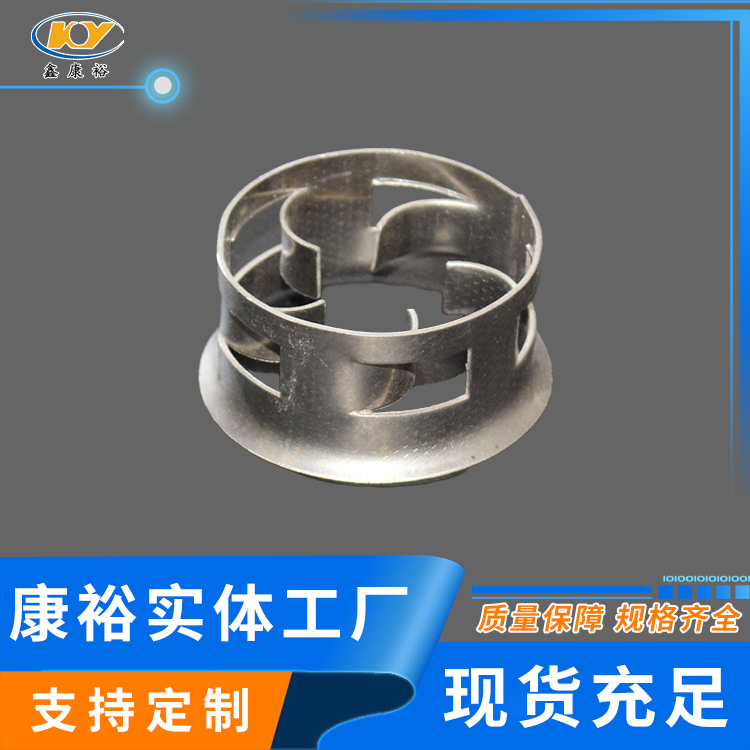

階梯環是由英國傳質公司開發的一種新型開孔型填料。它的高約為直徑的一半，一邊有錐形翻邊，環壁上開有窗孔，并有彎曲葉片伸向環心。由于高度減小及錐形翻邊的特殊結構，不但改善了填料層內氣液分布，而且增加了氣液接觸點，有利于液體匯聚分散及膜表面的不斷更新，使傳質得到強化，分離效率大大提高。
一般階梯環填料較鮑爾環填料的通量可提高10-20％，壓降低30-40％，分離效率視具體工藝均有不同程度的提高。到目前為止，全世界已有1000個以上的階梯環填料塔在吸收、汽蒸和蒸餾等操作中應用。根據具體情況，階梯環可以代拉西環，鮑爾環，泡罩板，浮閥板和篩板，達到高效，高產以及節能的目的。
金屬階梯環的材質可有多種，如碳鋼，不銹鋼304、304L、410、316、316L等，可供選擇。
金屬階梯環填料幾何特性數據
品名 | 比表面積 | 空隙率% | 堆積個數 | 堆積密度 | 干填料因子 |
25×12.5×0.6 | 220 | 92.9 | 97,160 | 446 | 273.5 |
38×19×0.8 | 154.3 | 92.7 | 31,890 | 459 | 185.8 |
50×25×0.8 | 109.2 | 91 | 11,600 | 296 | 127.4 |
76×38×1.0 | 90 | 90 | 3420 | 269 | 112.4 |
金屬階梯環主要材質：304、316、316L、321、201、碳鋼等
金屬階梯環的優點:
減少壓力降：
金屬階梯環在氣液流的路徑上空隙大，通量大，可以有效的減少氣壓降。
增大反應塔容量：
反應塔容量的增大是壓力降減少的直接原因。金屬階梯環使反應觸點遠離伴有溢流現象的壓力降觸點，這意味著能處理更多的氣液，反應塔容量加大。
增強防污能力：
金屬階梯環的指向位置使氣液流方向上的空隙達到至大值，因此任何固體的圬垢都能隨著氣液流通過填料層。
提高反應效率：
金屬階梯環至大限度保障其環面垂直而非平行，這種設計運用在傳質中優勢更為突出。因為反應效率取決于接觸面的大小。平行面的設計會(huì )使環內側面接觸不到液體，從而形成干面。干面在傳質中幾乎不起作用，但是金屬階梯環的垂直設計大大降低干面的可能性，從而有效的提高效率。
